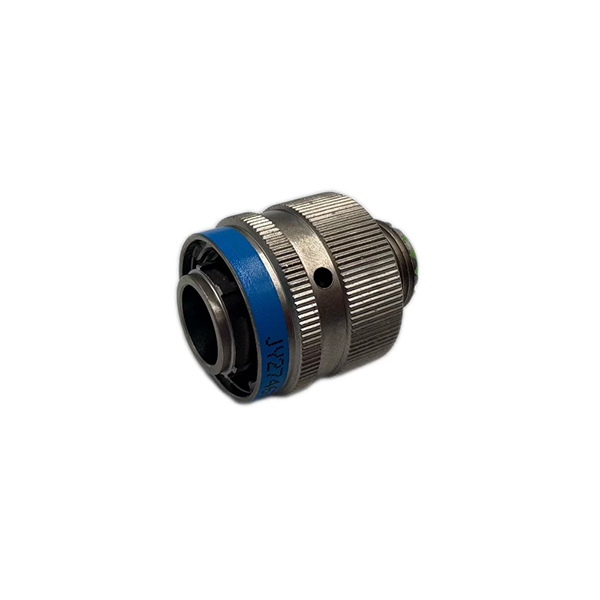

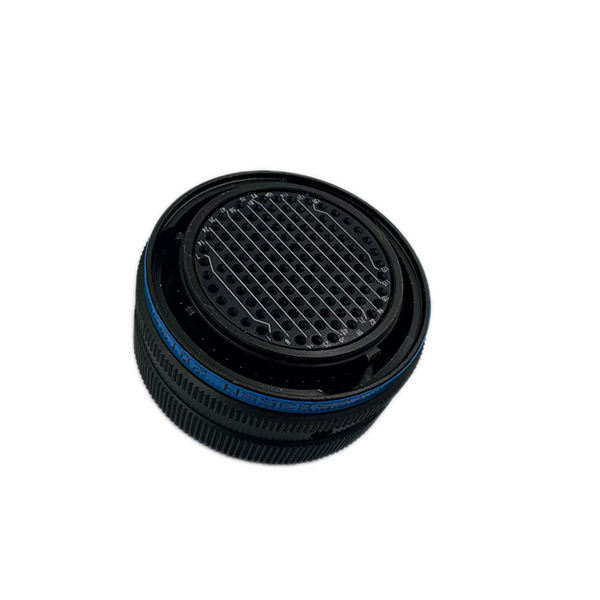

Круглый электрический разъём ( 599 Серия I)
Быстросъёмное байонетное соединение, компактный размер, малый вес, высокая плотность контактов.
Описание
маркер
Описание
- Быстросъёмное байонетное соединение, компактный размер, малый вес, высокая плотность контактов.
- Эффективная защита от ЭМИ/РЧ-помех.
- Съёмные обжимные контакты с защитой от перекоса при вставке.

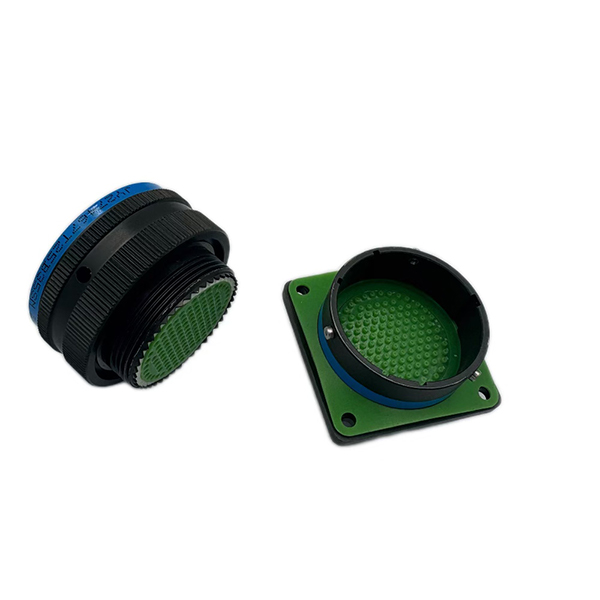

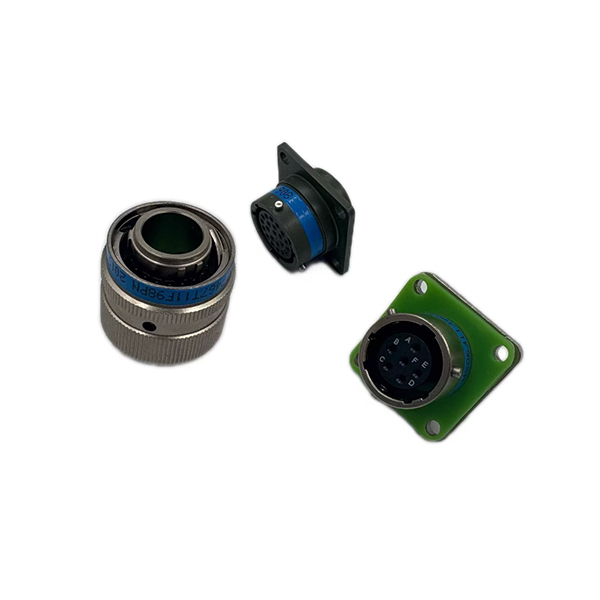

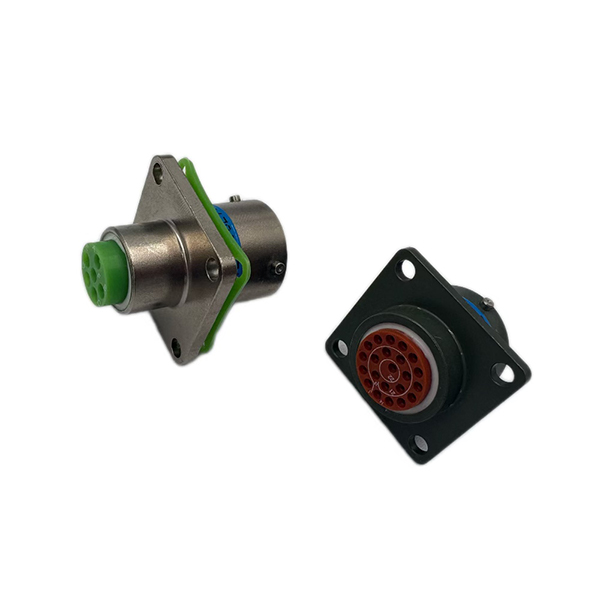

- Разъёмы различных типов: коробчатые, настенные, переднего и заднего монтажа, а также с креплением гайкой.
- Обладает высокой прочностью и виброустойчивостью.
- Задние аксессуары предназначены для зажима экранированных кабелей (с использованием сплавов памяти Ti-Ni).
- 9 типоразмеров корпусов, 74 стандартных групп контактных размещений, множество производных вариантов. Уплотнение на сопрягающей поверхности и задней части корпуса обеспечивает отличные защитные характеристики от влаги, соляного тумана и плесени (степень защиты до IP65).
- Пятиключевая система ориентирования с пятью шпоночными пазами, предотвращающими неправильное соединение.
Применение
Подключение сигнальных цепей.
Основные технические характеристики
[Механические характеристики]
--Материал корпуса: Алюминиевый сплав, нержавеющая сталь
--Покрытие корпуса：
Класс B: Кадмиевое покрытие с военной зелёной пассивацией
Класс E: Пассивация нержавеющей стали
Класс F: Химическое никелирование
--Изолятор: Термореактивный пластик
--Уплотнительные элементы и кабельный ввод: Силиконовая резина
[Электрические характеристики]
--Сопротивление контактов и номинальный ток:
| Спецификация контакта | Диаметр рабочей части (мм) | Сопротивление контакта (mΩ) | Номинальный ток (А) |
| 22D | Φ0.76 | ≤12 | 5 |
| 20# | Φ1.00 | ≤5 | 7.5 |
| 16# | Φ1.60 | ≤2.5 | 13 |
| 12# | Φ2.40 | ≤1.5 | 23 |
| 10# | Φ3.15 | ≤1.0 | 40 |
--Электромагнитное экранирование (EMI) : Минимальное затухание: 85 дБ в диапазоне 100 МГц – 1 ГГц, 50 дБ в диапазоне 1 ГГц – 10 ГГц.
[Эксплуатационные характеристики]
--Рабочая температура
Класс B: от –65°C до +175°C;
Классы E и F: от –65°C до +200°C
--Устойчивость к соляному туману：
Класс B: 500 ч, Класс E: 1000 ч,Класс F: 48 ч
Широко используется в авиации, космосе и других военных системах, а также в электронных системах различного назначения.
Рабочая среда
Разработан для эксплуатации в сложных условиях: высокая вибрация, воздействие дождя, песка, пыли и повышенной влажности.
--Особенности контактов: медный сплав с позолоченным покрытием,обжимной, пайка, вариант под печатную плату (PCB)
--Механический ресурс: 500 циклов
--Вибрация:
Синусоидальная Вибрация: частота 10–2000 Гц, ускорение 294 м/с²
Случайная Вибрация: частота 100–1000 Гц, спектральная плотность мощности 1 g²/Гц
--Ударная нагрузка: 3 мс, пиковое ускорение 300g
--Пробойное напряжение: V
| Класс эксплуатации | M | N | Ⅰ | Ⅱ |
| Уровень моря | 1300 | 1000 | 1800 | 2300 |
| Высота 21000 м | 800 | 600 | 1000 | 1000 |
Примечание: Конкретный рабочий уровень зависит от схемы контактного размещения. Он обозначается буквой в правом верхнем углу схемы размещения контактов.
--Сопротивление изоляции:
В нормальных условиях≥5000MΩ Во влажной среде≥100MΩ.
--Электрическая непрерывность между корпусами
Класс B:≤2 . 5mΩ; Класс F:≤1 .0mΩ;
Класс E:≤50mΩ.
--Относительная влажность: До 98% при температуре 40℃.
--Рабочая высота: ≤30480 м.
--Разъём обеспечивает отличную защиту отвлаги, соляного тумана, плесени, дождя, пыли.
