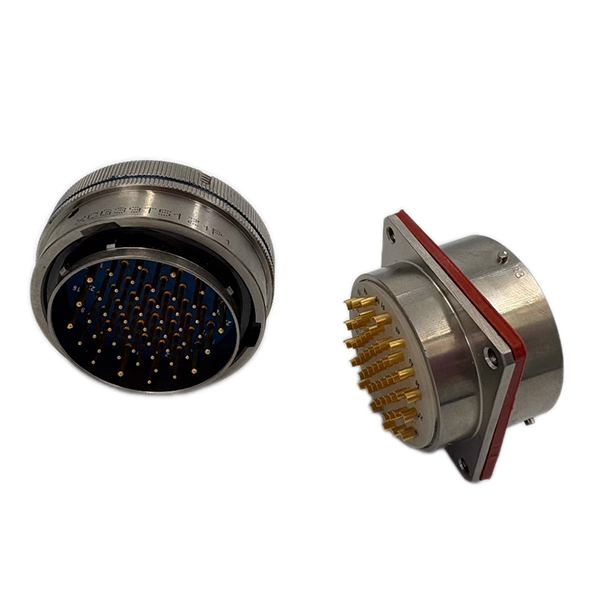

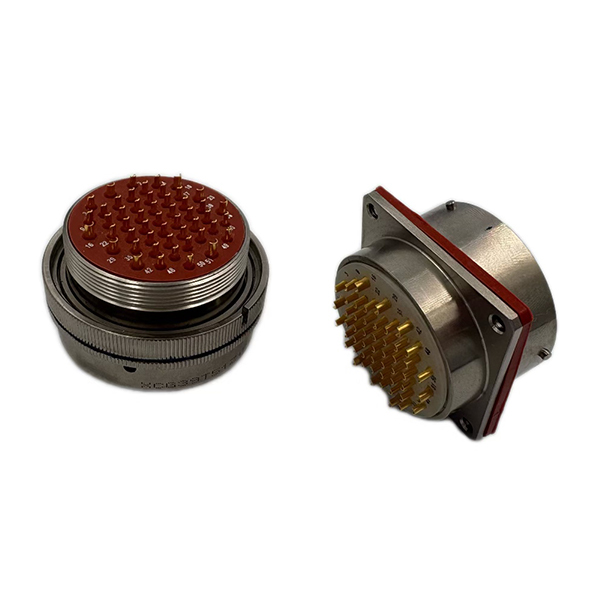

Круглый электрический разъём (XC)
Быстросъёмное байонетное соединение
Описание
маркер
Описание
- Быстросъёмное байонетное соединение
- Применение гиперболической контактной гнездовой пружины
- Несколько вариантов подключения: обжим, пайка, пайка на печатную плату
- Разнообразие конструкций и покрытий штекеров и розеток
- Пятиключевая система позиционирования: слепое соединение и предотвращение ошибки
- Широко используется в авиации, космосе, на флоте и в других военных сферах
Основные технические характеристики
1.Механические характеристики
1）Обычный тип и адаптер с герметичным сквозным соединением:
--Корпус: высокопрочный хромированный сплав, устойчивый к коррозии
--Покрытие корпуса:
Экранированное: армейское зелёное гальваническое покрытие, радужная пассивация, химическое никелирование, пассивированная нержавеющая сталь.
Неэкранированное: чёрное анодирование
--Изолятор: термореактивный материал
--Уплотнительное тело и кольцо: силиконовая резина
--Контакты: медный сплав с серебряным или золотым покрытием
2）Герметичная розетка с квадратным стеклокерамическим диском:
--Корпус: углеродистая сталь
--Покрытие корпуса: гальваническое никелирование
--Изолятор: стеклокерамический
--Контакты: железный сплав с никелевым или золотым покрытием
1）И 2),
--Вибрация: частота 10–2000 Гц, ускорение 196 м/с²
-- Удар: ускорение 980 м/с²
--Постоянное ускорение: 980 м/с²
--Механический ресурс: 1000 циклов
Эксплуатационные характеристики
--Температурный диапазон: -55℃ до +200℃
--Относительная влажность: 95% при 40℃
--Стойкость к солевому туману:
• Химическое никелирование — 96 часов
• Гальваника — 96 часов
• Пассивированная нержавеющая сталь — 1000 часов
--Рабочая высота: до 30 000 м
--Герметичность:
• Сквозной герметичный адаптер: перепад давления 50,7 кПа, утечка ≤ 46 Па·см³/с
• Стеклокерамическое уплотнение: перепад давления 152 кПа, утечка ≤ 0,1 Па·см³/с
• Дополнительные свойства: влагостойкость, устойчивость к плесени, дождю, песку и пыли
Электрические характеристики
--Сопротивление контакта и номинальный ток
| Размер (мм): | Универсальное контактное сопротивление
（MΩ） |
Контактное сопротивление при сквозной герметизации
（mΩ） |
Контактное сопротивление при герметизации квадратной пластины（mΩ） | Номинальный ток
（A） |
| Φ1.0 | ≤5 | ≤10 | ≤15 | 5 |
| Φ1.5 | ≤2.5 | ≤5 | ≤7.5 | 10 |
| φ2.0 | ≤1.25 | ≤2.5 | ≤3.75 | 20 |
| φ2.5 | ≤0.75 | ≤1.5 | ≤2.25 | 40 |
--Контактное сопротивление и номинальный ток
| Условия эксплуатации | Герметичные соединители | Обычные соединители | ||
| Рабочее напряжение (В) | Пробивное напряжение (В) | Рабочее напряжение (В) | Пробивное напряжение (В) | |
| Комнатная температура | 500 | 1500 | 500 | 1500 |
| Влаго-тепловое состояние | 500 | 750 | 500 | 1125 |
| Низкое давление (1 кПа) | 150 | 300 | 250 | 300 |
--Сопротивление изоляции MΩ
| Условия измерения | Стандартные условия | Высокая температура | Влаго-тепловое состояние |
| Сопротивление изоляции | ≥5000 | ≥1000 | ≥100 |
--Электрическая проводимость между корпусами
Алюминиевый сплав 5.0 mΩ
Сталь 15mΩ
