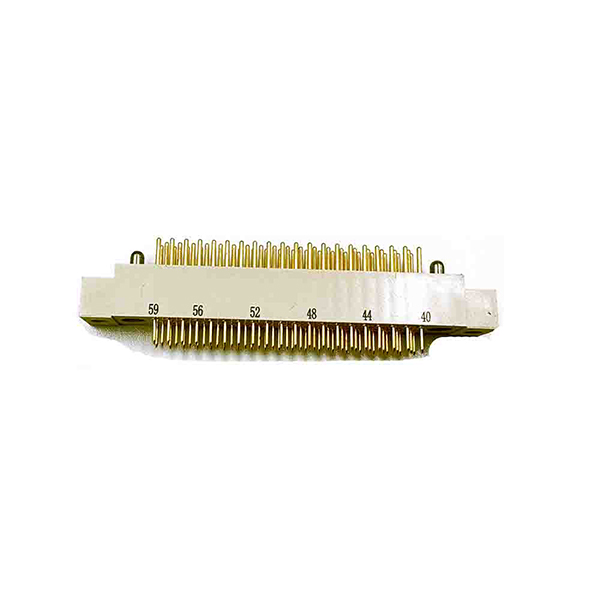

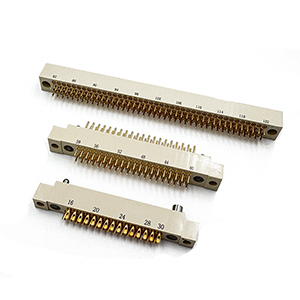

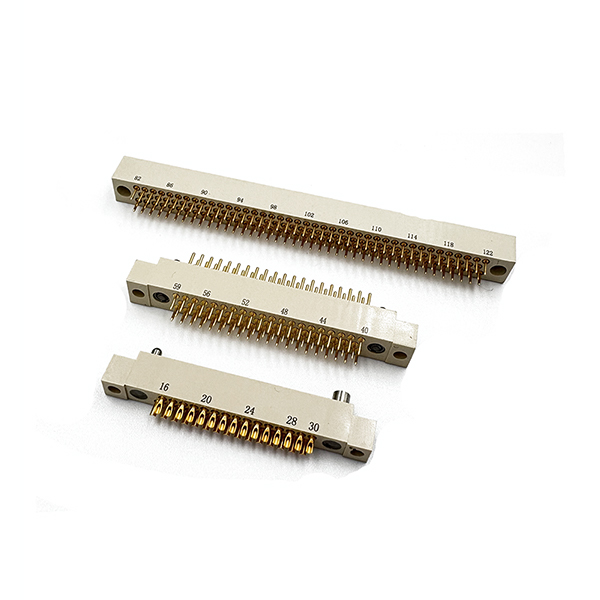

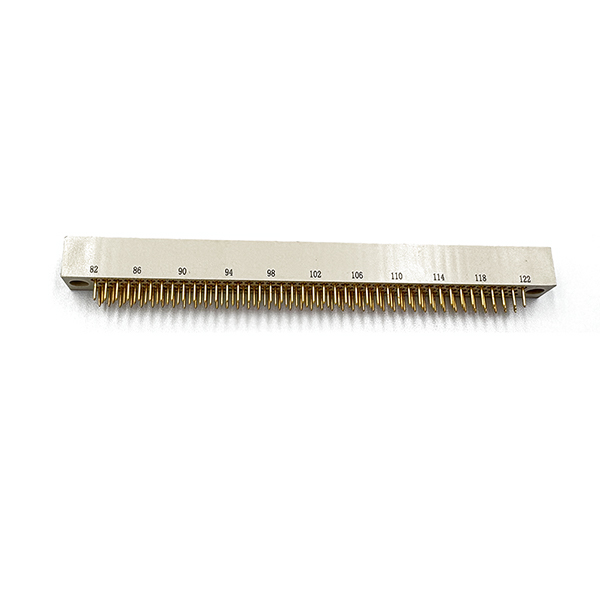

CRM Серия — Прямоугольные разъёмы для печатных плат
Модель разъёма состоит из кода производителя, серии, количества рядов контактов, типа разъёма, материала корпуса, количества контактов, типа контактов, покрытия и способа позиционирования.
Описание
маркер
Описание
- Устойчивость к пайке волной
- Межцентровое расстояние между контактами: 1.905 мм
- Поддержка модульной компоновки
- Направляющее устройство из нержавеющей стали
- Соответствие корпоративному стандарту: Q/JG20047-2012
Механические характеристики
- Механический ресурс: 500 циклов
- Испытание на удар: ускорение 980 м/с², кратковременное прерывание ≤1 мкс
- Испытание на вибрацию: частота 10 Гц – 2000 Гц, ускорение 147 м/с², кратковременное прерывание ≤1 мкс
Электрические характеристики
- Номинальный ток: 3 А
- Сопротивление контакта: ≤10 мОм
- Сопротивление изоляции (при стандартных условиях): ≥5000 МОм
- Электрическая прочность (при стандартных условиях): 1000 В
Экологические характеристики
• Диапазон рабочих температур: -65°C до +125°C
• Испытание солевым туманом: 48 часов

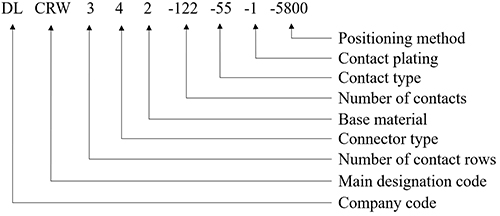

Условное обозначение модели разъёма
Модель разъёма состоит из кода производителя, серии, количества рядов контактов, типа разъёма, материала корпуса, количества контактов, типа контактов, покрытия и способа позиционирования.
Пример обозначения модели объясняется в таблице ниже:
Таблица 1 — Значения кодов обозначения модели
| Признак классификации | Код | Значение | |
| Код производителя | DL | Производитель — DL | |
| Основное название серии | CRM | Разъём для печатной платы с шагом контактов 1.905 мм | |
| Количество рядов | 2 | 2 ряда | |
| 3 | 3 ряда | ||
| Тип разъёма | Вилка | 1 | Прямая, с крепёжными ушками |
| 3 | Прямая, без крепёжных ушек | ||
| Розетка | 2 | Прямая, с крепёжными ушками | |
| 4 | Прямая, без крепёжных ушек | ||
| Материал корпуса | 2 | PPS | |
| Количество контактов | 030、059
071、122 |
Количество контактов: 30, 59, 71, 122 | |
| Тип контактов
|
10 | Штырь (plug), прямой, пайка в отверстие, 2.6 мм × Ø0.5 мм | |
| 12 | Штырь (plug), прямой, пайка в отверстие, 3.3 мм × Ø0.5 мм | ||
| 21 | Гнездо (socket), прямой, пайка в отверстие, 3.7 мм × Ø0.5 мм | ||
| 24 | Гнездо (socket), прямое, пайка в чашку, внутренний Ø чашки 0.7 мм | ||
| 55 | Гнездо (socket), прямое, стыкуемое, 7 мм × Ø0.635 мм (плата 3.18 мм) | ||
| Покрытие контактов | 1 | Золочени | |
| Способ позиционирования | 0256 | Без направляющего устройства | |
| 5500 | Один направляющий штырь и одна направляющая втулка | ||
| 5700 | Два фиксированных направляющих штыря | ||
| 5800 | Две фиксированные направляющие втулки | ||
