Знакомство с разъемами серии J599
2025-08-19

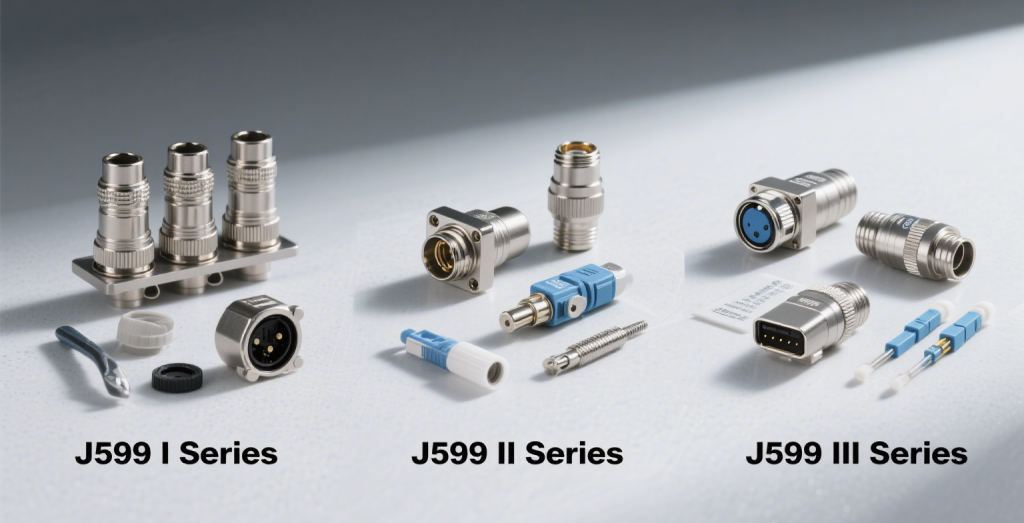

Серия J599 представляет собой круглый электрический разъем, разработанный со ссылкой на американский стандарт MIL-DTL-38999, а типы I., II., III. широко используются в аэрокосмической, промышленной и других областях благодаря дифференцированной конструкции для адаптации к различным сценариям.
1. Различия в основных характеристиках
J599 I : Использует байонетную блокировку, пятиклавишное позиционирование поддерживает слепую вставку и предотвращение ошибок. Корпус имеет нечетные номера (например, 09, 11), покрыт алюминиевым сплавом кадмием / никелем, солевой туман выдерживает 48-500 часов, а вибрация 10 Гц ~ 2000 Гц выдерживает ускорение 50 g. Он подходит для ветра, песка и влажной среды, такой как наземное оборудование и коммуникационное оборудование.
J599 II: Короткая конструкция корпуса (четное число), отмена антикосой конструкции вставки для уменьшения объема, но слабая вибростойкость (23,1G случайной вибрации), стойкость к солевому туману всего 48 часов. Он поддерживает низкочастотное и радиочастотное смешивание и подходит для проводки на короткие расстояния внутреннего оборудования, например, для внутреннего подключения наземных станций БПЛА.
J599 III: трехголовочная резьбовая самоблокирующаяся структура, трехступенчатый предел направления, устойчивость к вибрации 60g, механический срок службы более 500 раз. Корпус пронумерован в алфавитном порядке (например, A, B), опционально нержавеющая сталь 316L, стойкость к солевому туману 500 часов. Он поддерживает смешивание оптического волокна, высокоскоростного сигнала 1,65 Гбит/с и сильноточного сигнала, а также имеет эффективность экранирования ≥85 дБ в диапазоне частот 1 ГГц, что делает его пригодным для экстремальных условий, таких как воздушное оборудование и спутниковая полезная нагрузка.
2.Сравнение ключевых показателей
| параметр | J599Ⅰ | J599Ⅱ | J599Ⅲ |
| Метод блокировки | Штык | Короткий корпус байонета | Трехсторонняя резьба самоблокирующаяся |
| Устойчив к солевому туману | 48-500 часов | 48 часов | 500 часов (нержавеющая сталь) |
| Устойчивость к вибрации | 50 г синусоиды | 23,1G случайный | 60 г синусоиды |
| Типичные области применения | Наземное оборудование, связь | Проводка приборов внутри помещений | Воздушно-десантные/корабельные/космические системы |
3.Выбор и ценность
При выборе следует обращать внимание на окружающую среду (например, солевой туман, вибрация), требования к передаче (высокая скорость/большой ток) и способ установки.
J599I выбирается для суровых условий, J599II используется для помещений с ограниченным пространством, а J599III. может рассматриваться для экстремальных сценариев.
