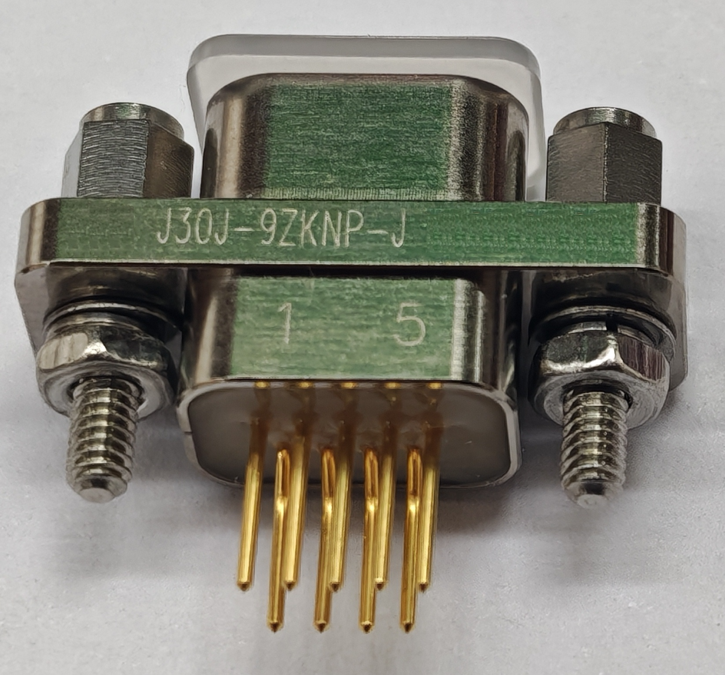

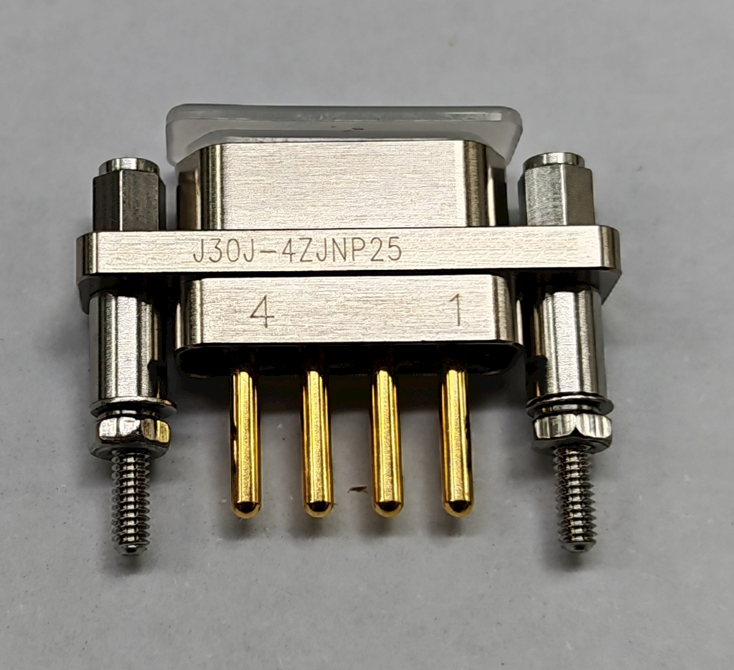

Прямоугольные электрические разъемы серии J30J: обзор применения

Прямоугольные электрические разъемы серии Dynalink J30J соответствуют стандарту GJB2446A (эквивалентному MIL-C-83513).
- Положительные контакты используют пружинные витые пары штырьков.
- Контакты высокой плотности с шагом 1,27 мм.
- Имеют металлический экранированный корпус, эквивалентный американской серии MDM
- Доступны в 11 конфигурациях от 9 до 144 контактов
- Доступны модификации задней части для расстояния между отверстиями на печатной плате
- Типы продуктов
Стандартные продукты серии J30J
Продукты серии J30JM с резиновым уплотнением
Продукты серии J30J с уплотнением из стеклокерамики

Применение

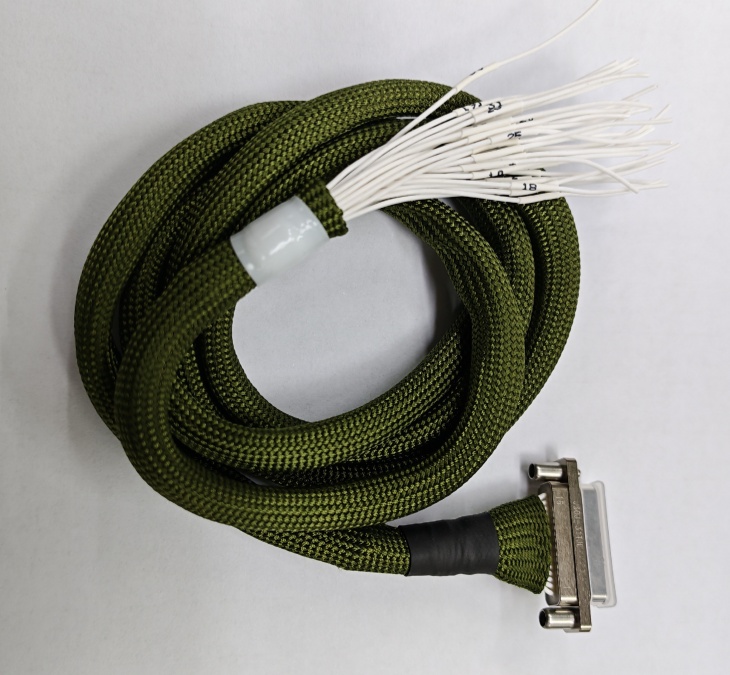

Продукт обладает такими преимуществами, как высокая плотность, легкая конструкция и миниатюрность, что позволяет обеспечить надежное соединение электрических цепей внутри систем между кабелями, между кабелями и печатными платами, а также между самими печатными платами.

Рабочая среда
Продукт выдерживает суровые условия эксплуатации, сопровождающиеся значительными вибрациями и ударами, что делает его особенно подходящим для применения в условиях, где предъявляются особые требования к компактности и легкости оборудования.

Основные технические характеристики
- Рабочая температура: от -55 °C до +125 °C
- Номинальный рабочий ток: 3 А
- Сопротивление контакта: ≤10 мОм
- Сопротивление изоляции: окружающая среда ≥5000 МОм; влажность и тепло ≥100 МОм
- Выдерживаемое напряжение: 800 В
- Вибрация: частота 10–2000 Гц, ускорение 196 м/с²
- Удар: ускорение 735 м/с²
- Ускорение: 735 м/с²
- Механический ресурс: 500 циклов
- Характеристики утечки воздуха
(только для герметичных изделий серии J30J при перепаде давления в одну атмосферу):
Серия J30JM: 5×10⁻² Па·см³/с
Серии J30JM1, J30JMD1: 1×10⁻³ Па·см³/с
- Рекомендуемый момент затяжки фиксирующих винтов:
9–100-контактные разъемы: 0,15–0,2 Н·м
144-контактные разъемы: 0,2–0,3 Н·м
- Устойчивость к солевому туману: 96 часов

Прямоугольные электрические разъемы серии Dynalink J30J представляют собой высоконадежное решение для подключения высококачественного оборудования.
Эти разъемы строго соответствуют стандартам GJB2446A (эквивалентным военной спецификации США MIL-C-83513) и по своим характеристикам не уступают американской серии MDM. Их металлический экранированный корпус значительно повышает устойчивость к помехам, обеспечивая стабильную работу оборудования. Полный ассортимент включает 11 спецификаций от 9 до 144 контактов и предлагает три варианта: стандартный, с резиновым уплотнением и со стеклянным уплотнением. Такая гибкость позволяет использовать разъемы в различных сценариях соединения, включая соединения кабель-кабель, кабель-печатная плата и печатная плата-печатная плата. Настраиваемые конфигурации хвостовой части идеально подходят для различных размеров шага печатной платы, обеспечивая комплексное решение для сложных задач интеграции.
Используя основные преимущества высокой плотности, легкой конструкции и миниатюризации, серия J30J надежно работает в широком диапазоне температур от -55 °C до +125 °C. Она выдерживает суровые условия, включая сильные вибрации и удары, а ее механическая стойкость к 500 циклам и превосходная герметичность (герметичные варианты) значительно снижают долгосрочные затраты на техническое обслуживание. Серия J30J обеспечивает надежную и стабильную поддержку межсоединений, позволяя эффективно модернизировать оборудование, будь то в аэрокосмической отрасли, военном оборудовании или прецизионной электронике, где предъявляются строгие требования к пространству, весу и надежности.
(По предварительной договоренности возможны экскурсии по заводу, чтобы клиенты могли лично ознакомиться с нашими возможностями).
